Chicago Metallic™ Ultraline® 3500

Ossature avec raccord de profilé porteur à baïonnette et raccord d'entretoises à clic
Retour

Schémas

CMC_3500

Raccord

Retour

Autres performances

Capacité de charge Capacité de charge

Chicago Metallic™ Ultraline® 3500 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 9.8 16.3
1200 1200 x 600 10.7 17.6
1200 675 x 675 6.5 10.9
1200 1350 x 675 7.2 12.0
1350 675 x 675 5.1 8.7
1350 1350 x 675 5.6 9.5
Résistance à la corrosion Résistance à la corrosion C
Réaction au feu Réaction au feu A1
Environnement Environnement Totalement Recyclable
Back

Chicago Metallic™ Ultraline® 3500 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 9.8 16.3
1200 1200 x 600 10.7 17.6
1200 675 x 675 6.5 10.9
1200 1350 x 675 7.2 12.0
1350 675 x 675 5.1 8.7
1350 1350 x 675 5.6 9.5
Back
Back
Back
Retour

Ossatures et accessoires

Porteur

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Porteur
3500.tif Porteur Ultraline® - avec lumières chaque 600 mm 3600 41 14,3 UL MR Voir les couleurs Voir le conditionnement

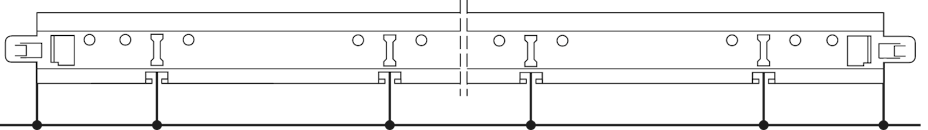

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 6 Distance entre les lumières: 300 / 600 / 4 x 600 / 300
3500.tif Porteur Ultraline® 2700 41 14,3 UL MR Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 4 Distance entre les lumières: 337,5 / 675 / 2 x 675 / 337,5
3500.tif Porteur Ultraline® - avec lumières chaque 300 mm 3600 41 14,3 UL MR Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 12 Distance entre les lumières: 150 / 300 / 10 x 300 / 150
3500.tif Porteur Ultraline® - avec lumières chaque 600 mm 3600 41 14,3 UL MR Blanc 001 / Blanc 001 (8WW) Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 6 Distance entre les lumières: 300 / 600 / 4 x 600 / 300

Entretoise

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Entretoise
3512.tif Entretoise Ultraline® 600 41 14,3 UL CT Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 600 / /
3512.tif Entretoise Ultraline® 675 41 14,3 UL CT Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 675 / /
3514.tif Entretoise Ultraline® - avec 1 lumière 1200 41 14,3 UL CT Voir les couleurs Voir le conditionnement

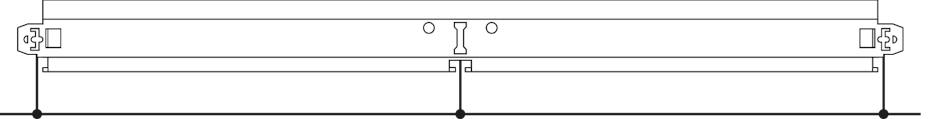

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 600 / / / 600
3514.tif Entretoise Ultraline® - avec 1 lumière 1350 41 14,3 UL CT Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 675 / / / 675
3524.tif Entretoise Ultraline® – sans lumières 1200 41 14,3 UL CT Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 1200 / /
3524.tif Entretoise Ultraline® – sans lumières 1350 41 14,3 UL CT Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 1350 / /
3511.tif Entretoise Ultraline® 300 41 14,3 UL CT Voir les couleurs Voir le conditionnement

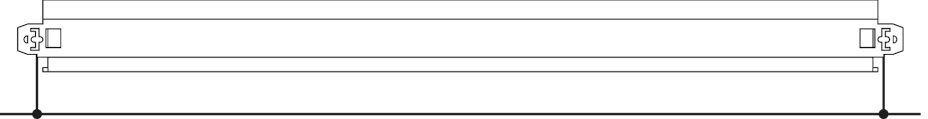

Position des lumières et trous de suspension
