Chicago Metallic™ T24 Click 2890

Ossature T24 avec profilé porteur universel et entretoises à épaulement
Retour

Schémas

CMC - Click2-DE

Raccord

Retour

Autres performances

Capacité de charge Capacité de charge

Chicago Metallic® T24 Click 2890 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 1200 x 600 10.9 17.9
1200 1200 x 900 8.6 14.2
1200 1800 x 600 3.3 5.7
1200 1800 x 1200 5.3 8.7
1350 675 x 675 5.2 8.8
1350 1350 x 675 5.8 9.7
Résistance à la corrosion Résistance à la corrosion Classe B
Réaction au feu Réaction au feu A1 / A2-s1,d0 (Color-all)
Environnement Environnement Totalement Recyclable
Back

Chicago Metallic® T24 Click 2890 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 9.9 16.5
1200 1200 x 600 10.9 17.9
1200 1200 x 900 8.6 14.2
1200 1800 x 600 3.3 5.7
1200 1800 x 1200 5.3 8.7
1350 675 x 675 5.2 8.8
1350 1350 x 675 5.8 9.7
Back
Back
Back
Retour

Ossatures et accessoires

Porteur

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Porteur
2800.tif Porteur T24 à clic / à crochet 4050 38 24 T24 MR CL&HK Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 24 Distance entre les lumières: 84,375 / 168,75 / 22 x 168,75 / 84,375
2800.tif Porteur T24 à clic / à crochet 2400 38 24 T24 MR CL&HK Blanc 001 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 24 Distance entre les lumières: 50 / 100 / 22 x 100 / 50
2800.tif Porteur T24 à clic / à crochet 3600 38 24 T24 MR CL&HK Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 36 Distance entre les lumières: 50 / 100 / 34 x 100 / 50

Entretoise

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Entretoise
-289130001-CZ.tif Entretoise T24 à clic 300 38 24 T24 CT CLICK Voir les couleurs Voir le conditionnement

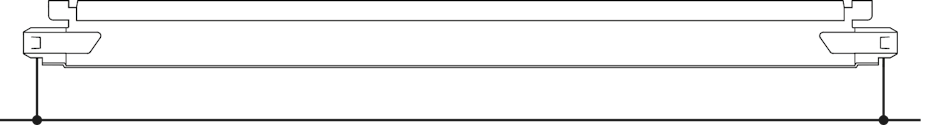

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 300 / /
2896.tif Entretoise T24 à clic 1800 38 24 T24 CT CLICK Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 5 Distance entre les lumières: 300 / 300 / 3 x 300 / 300
2895.tif Entretoise T24 à clic 1500 38 24 T24 CT CLICK Voir les couleurs Voir le conditionnement

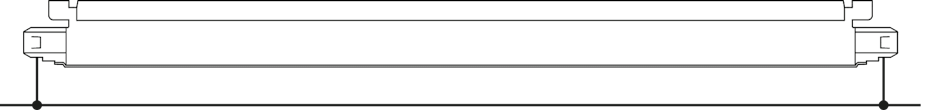

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 1500 / /
-2894.tif Entretoise T24 à clic 1200 38 24 T24 CT CLICK Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 300 / 300 / 300 / 300
-2892.tif Entretoise T24 à clic 675 38 24 T24 CT CLICK Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 337,5 / / / 337,5
-2894.tif Entretoise T24 à clic 1350 38 24 T24 CT CLICK Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 337,5 / 337,5 / 337,5 / 337,5
-2892.tif Entretoise T24 à clic 600 38 24 T24 CT CLICK Voir les couleurs Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 300 / / / 300

Options pour cornières de rive

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Cornières de Rive Souples
1480FLW.tif Cornière de rive souple 24x24 mm - blanche 2500 24 24 L24x24 FLEX Voir le conditionnement
Profilés L
-1420.tif Cornière de rive en L 24x24 mm 3050 24 24 L24x24 Voir les couleurs Voir le conditionnement
1439.tif Cornière de rive en L 24x19 mm 3050 24 19 L19x24 Voir les couleurs Voir le conditionnement
1439.tif Cornière de rive en L 24x19 mm 3050 24 19 L19x24 Blanc 001 Voir le conditionnement
-1420.tif Cornière de rive en L 24x24 mm 3050 24 24 L24x24 Blanc 001 Voir le conditionnement
Profilés F
Scene_2000x2000_F profiles_1450-12.tif Profilé F 27 x 16 mm (pour des plaques d'une épaisseur de 12,5 mm) 3200 39,5 27,2 F13 Voir les couleurs Voir le conditionnement
Cornières à Joint Creux
1469.tif Cornière à joint creux 20x20x20x20 mm 3050 20 20 W20 Voir les couleurs Voir le conditionnement

Accessoires

Produit Hauteur Groupe produits Conditionnement
Suspentes à réglage rapide
QH009009.tif Suspente assemblée à réglage rapide avec 2 crochets QH HH 140 Voir le conditionnement
Clips anti-soulèvement
820.tif Clip anti-soulèvement en acier pour dalles en épaisseur 15-20 mm (bord A) HDC 4 Voir le conditionnement
Clips de Fixation
11.tif Coulisseau plié pour des profilés T Chicago Metallic™ 57,5 FH B Voir le conditionnement
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 24 Distance entre les lumières: 84,375 / 168,75 / 22 x 168,75 / 84,375
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 24 Distance entre les lumières: 50 / 100 / 22 x 100 / 50
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 36 Distance entre les lumières: 50 / 100 / 34 x 100 / 50
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 300 / /
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 5 Distance entre les lumières: 300 / 300 / 3 x 300 / 300
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 1500 / /
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 300 / 300 / 300 / 300
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 337,5 / / / 337,5
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 3 Distance entre les lumières: 337,5 / 337,5 / 337,5 / 337,5
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 300 / / / 300
Retour
Retour
Retour
Retour
Retour
Retour
Retour
Retour
Retour
Retour
Retour

Télécharger

documents





pdf
Chicago Metallic™ T24 Click 2890 | Fiche technique
Chicago Metallic™ T24 Click 2890 | Fiche technique

pdf
Chicago Metallic™ Suspension grids | Déclaration de durabilité du produit
Chicago Metallic™ Suspension grids | Déclaration de durabilité du produit

pdf
DoP-RFN-T2438MC-A02 - Entretoise T24 à clic
DoP-RFN-T2438MC-A02 - Entretoise T24 à clic

pdf
DoP-RFN-T2438MD-A02 - Porteur T24 à clic / à crochet
DoP-RFN-T2438MD-A02 - Porteur T24 à clic / à crochet

pdf
DoP-RFN-PTLR-A02 - Cornière de rive en L 24x24 mm
DoP-RFN-PTLR-A02 - Cornière de rive en L 24x24 mm

pdf
DoP-RFN-ACCSUSPFIX-D02 - Coulisseau plié pour des profilés T Chicago Metallic™
DoP-RFN-ACCSUSPFIX-D02 - Coulisseau plié pour des profilés T Chicago Metallic™

pdf
DoP-RFN-PTW-A02 - Cornière à joint creux 20x20x20x20 mm
DoP-RFN-PTW-A02 - Cornière à joint creux 20x20x20x20 mm

pdf
DoP-RFN-PTF-A02 - Profilé F 27 x 16 mm (pour des plaques d'une épaisseur de 12,5 mm)
DoP-RFN-PTF-A02 - Profilé F 27 x 16 mm (pour des plaques d'une épaisseur de 12,5 mm)

pdf
DoP-RFN-ACCHDC-B02 - Clip anti-soulèvement en acier pour dalles en épaisseur 15-20 mm (bord A)
DoP-RFN-ACCHDC-B02 - Clip anti-soulèvement en acier pour dalles en épaisseur 15-20 mm (bord A)

pdf
DoP-RFN-ACCQHRP-A02 - Suspente assemblée à réglage rapide avec 2 crochets
DoP-RFN-ACCQHRP-A02 - Suspente assemblée à réglage rapide avec 2 crochets

pdf
DoP-RFN-PTLFLEX-C02 - Cornière de rive souple 24x24 mm - blanche
DoP-RFN-PTLFLEX-C02 - Cornière de rive souple 24x24 mm - blanche

pdf
Retour
