Chicago Metallic™ Alu 740

Système entièrement en aluminium T24 aux propriétés non magnétiques avec entretoises à crochet
Retour

Schémas

CMC_-_740_Capping

Raccord

Retour

Autres performances

Capacité de charge Capacité de charge

Chicago Metallic™ Alu 740 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 6.6 11.0
1200 1200 x 600 7.2 11.8
Résistance à la corrosion Résistance à la corrosion C
Réaction au feu Réaction au feu A1
Environnement Environnement Totalement Recyclable
Back

Chicago Metallic™ Alu 740 deflection

 Kg/m²
Hanger distance (mm) Modulation (mm) Flèche maximale
2.5 mm 4.0 mm
1200 600 x 600 6.6 11.0
1200 1200 x 600 7.2 11.8
Back
Back
Back
Retour

Ossatures et accessoires

Porteur

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Porteur

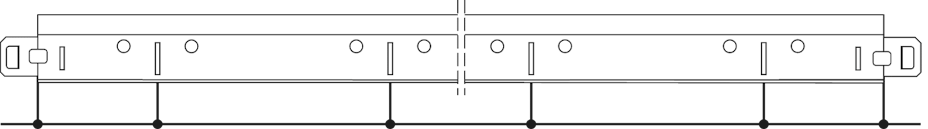

740.tif Porteur T24 à crochet 3600 38 24 T24 ALU MR Blanc 01 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 12 Distance entre les lumières: 150 / 300 / 10 x 300 / 150

Entretoise

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Entretoise

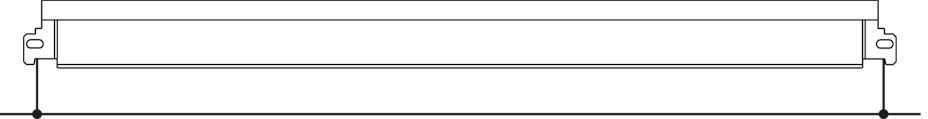

742.tif Entretoise T24 à crochet 600 38 24 T24 ALU CT Blanc 01 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 600 / /

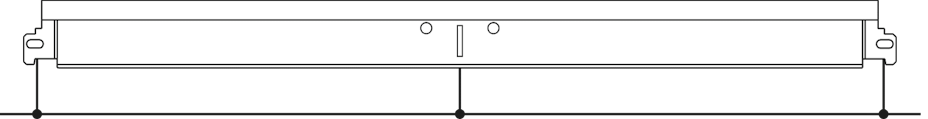

744.tif Entretoise T24 à crochet 1200 38 24 T24 ALU CT Blanc 01 Voir le conditionnement

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 600 / / / 600

Options pour cornières de rive

Produit Longueur Hauteur Largeur Groupe produits Couleurs Conditionnement
Profilés L
1479.tif Cornière de rive en L 24x19 mm en aluminium 3050 24 19 L19x24 ALU CAP Blanc 01 Voir le conditionnement

Accessoires

Produit Longueur Hauteur Groupe produits Conditionnement
Tige Lisse
7964015.tif Tige lisse en alu Ø 4 mm / L=1500 mm 1500 1500 WH ALU Voir le conditionnement
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 12 Distance entre les lumières: 150 / 300 / 10 x 300 / 150
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 0 Distance entre les lumières: / 600 / /
Retour

Position des lumières et trous de suspension

Position des lumières et trous de suspension
Lumières: 1 Distance entre les lumières: 600 / / / 600
Retour
Retour
Retour

Télécharger

documents





pdf
Chicago Metallic™ Alu 740 | Fiche technique
Chicago Metallic™ Alu 740 | Fiche technique

pdf
Chicago Metallic™ Suspension grids | Déclaration de durabilité du produit
Chicago Metallic™ Suspension grids | Déclaration de durabilité du produit

pdf
DoP-RFN-ACCALUWH-A02 - Tige lisse en alu Ø 4 mm / L=1500 mm
DoP-RFN-ACCALUWH-A02 - Tige lisse en alu Ø 4 mm / L=1500 mm

pdf
DoP-RFN-T2438MAF-A02 - Entretoise T24 à crochet
DoP-RFN-T2438MAF-A02 - Entretoise T24 à crochet

pdf
DoP-RFN-PTLECRC-A02 - Cornière de rive en L 24x19 mm en aluminium
DoP-RFN-PTLECRC-A02 - Cornière de rive en L 24x19 mm en aluminium

pdf
